نقش کابل شیلددار در کولر گازی

کابل‌های شیلددار یکی از اجزای کلیدی در سیستم‌های کولر گازی، به‌ویژه مدل‌های اینورتر، هستند که نقش مهمی در عملکرد ایمن و کارآمد دستگاه ایفا می‌کنند. این کابل‌ها با محافظت از سیگنال‌های الکتریکی در برابر نویز و تداخلات الکترومغناطیسی (EMI)، از بروز مشکلات در انتقال داده‌ها و فرمان‌های کنترلی جلوگیری می‌کنند. در این مقاله، به بررسی نقش کابل شیلددار در کولر گازی، انواع آن، مزایا و نکات مهم برای انتخاب و نصب صحیح می‌پردازیم تا به شما کمک کنیم بهترین انتخاب را برای سیستم تهویه مطبوع خود داشته باشید.

کابل شیلددار چیست؟

کابل شیلددار (Shielded Cable) کابلی است که با یک لایه محافظ (شیلد) از جنس فلزاتی مانند مس یا آلومینیوم احاطه شده است. این لایه محافظ به‌عنوان یک قفس فارادی عمل کرده و از سیگنال‌های الکتریکی در برابر تداخلات خارجی مانند امواج الکترومغناطیسی و نویز محافظت می‌کند. در کولرهای گازی، کابل‌های شیلددار معمولاً برای انتقال سیگنال‌های کنترلی بین یونیت داخلی و خارجی استفاده می‌شوند، به‌ویژه در مدل‌های اینورتر که به انتقال دقیق داده‌ها وابسته‌اند.

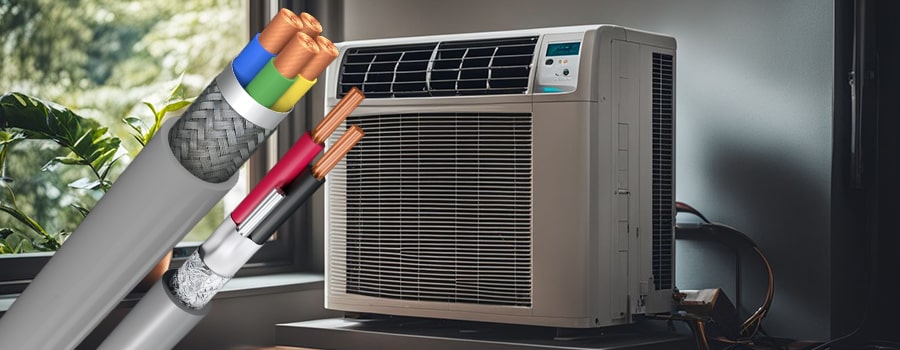

نقش کابل شیلددار در کولر گازی

کولرهای گازی، به‌خصوص مدل‌های اینورتر، برای عملکرد صحیح به انتقال دقیق سیگنال‌های کنترلی بین یونیت داخلی (پنل) و یونیت خارجی (کندانسور) وابسته‌اند. کابل شیلددار در این سیستم‌ها وظایف زیر را بر عهده دارد:

جلوگیری از نویز و تداخل: کابل‌های شیلددار از سیگنال‌های کنترلی در برابر تداخلات الکترومغناطیسی ناشی از دستگاه‌های الکتریکی دیگر، کابل‌های قدرت، یا محیط‌های پرنویز محافظت می‌کنند. این امر به‌ویژه در کولرهای اینورتر که از سیگنال‌های دیجیتال حساس استفاده می‌کنند، حیاتی است.

انتقال دقیق سیگنال‌ها: شیلد کابل باعث می‌شود سیگنال‌های کنترلی بدون اعوجاج یا خطا منتقل شوند، که برای تنظیم دقیق کمپرسور و سایر اجزای کولر گازی ضروری است.

افزایش ایمنی: شیلد کابل می‌تواند از نشت جریان الکتریکی و ایجاد شوک‌های الکتریکی جلوگیری کند، که ایمنی سیستم و کاربران را افزایش می‌دهد.

دوام و پایداری: کابل‌های شیلددار در برابر آسیب‌های مکانیکی و محیطی مانند رطوبت یا تغییرات دمایی مقاوم‌تر هستند، که طول عمر سیستم کولر گازی را افزایش می‌دهد.

انواع کابل شیلددار مورد استفاده در کولر گازی

کابل‌های شیلددار مورد استفاده در کولرهای گازی بر اساس جنس هادی، نوع شیلد، و ساختار به انواع مختلفی تقسیم می‌شوند. در ادامه، انواع رایج این کابل‌ها معرفی می‌شوند:

1. کابل شیلددار افشان

ویژگی‌ها: این کابل‌ها از رشته‌های نازک مسی تشکیل شده‌اند که انعطاف‌پذیری بالایی دارند. شیلد آن‌ها معمولاً از بافت مسی یا فویل آلومینیومی است.

کاربرد: مناسب برای مسیرهای پرپیچ‌وخم در نصب کولر گازی، به‌ویژه در فضاهایی که نیاز به خم شدن کابل وجود دارد.

مزیت: نصب آسان و انعطاف‌پذیری بالا برای محیط‌های محدود.

2. کابل شیلددار مفتولی

ویژگی‌ها: این کابل‌ها از یک هادی تک‌رشته‌ای مسی یا آلومینیومی تشکیل شده‌اند و شیلد آن‌ها معمولاً فویلی یا بافته‌شده است.

کاربرد: مناسب برای انتقال سیگنال‌های فشار قوی یا در مواردی که مسیر کابل‌کشی مستقیم و بدون پیچ‌وخم است.

مزیت: مقاومت بالاتر در برابر آسیب‌های مکانیکی و اتصالات قوی‌تر.

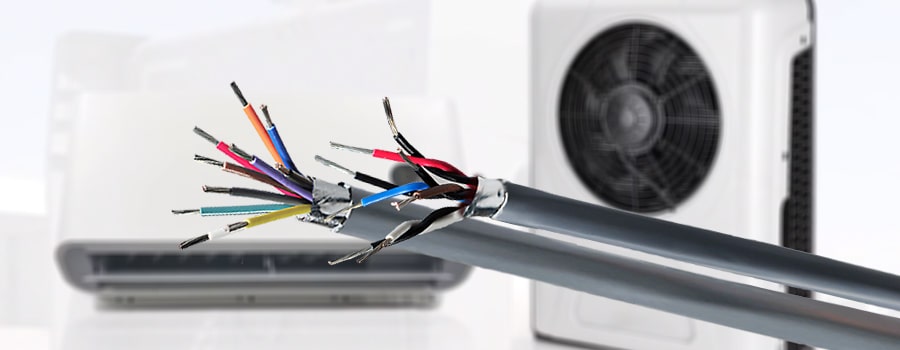

3. کابل شیلددار فرمان و کنترل

ویژگی‌ها: این کابل‌ها برای انتقال سیگنال‌های کنترلی و داده‌های دیجیتال/آنالوگ طراحی شده‌اند و معمولاً دارای شیلد فویلی یا ترکیبی (فویل و بافت) هستند.

کاربرد: در کولرهای گازی اینورتر برای اتصال یونیت داخلی و خارجی و انتقال دستورات کنترلی استفاده می‌شوند.

مزیت: محافظت عالی در برابر نویز و مناسب برای محیط‌های صنعتی یا پرتداخل.

4. کابل شیلددار ترکیبی

ویژگی‌ها: ترکیبی از شیلد فویلی و بافته‌شده برای محافظت حداکثری در برابر تداخلات.

کاربرد: در کولرهای گازی پیشرفته یا محیط‌هایی با نویز الکترومغناطیسی بالا.

مزیت: بهترین عملکرد در شرایط حساس و پیچیده.

سایز کابل شیلددار برای کولر گازی

انتخاب سایز مناسب کابل شیلددار به ظرفیت کولر گازی، فاصله بین یونیت‌ها، و نوع برق (تک‌فاز یا سه‌فاز) بستگی دارد. بر اساس استانداردهای موجود:

برای کولرهای گازی با ظرفیت 9000 تا 24000 BTU/h، کابل شیلددار با سطح مقطع 2.5 میلی‌متر مربع مناسب است.

برای کولرهای با ظرفیت 30000 BTU/h و بالاتر، کابل با سطح مقطع 4 میلی‌متر مربع توصیه می‌شود.

اگر فاصله کابل‌کشی بیش از 20 متر باشد، باید از کابل با سایز بزرگ‌تر استفاده شود تا افت ولتاژ جبران شود.

مزایای استفاده از کابل شیلددار در کولر گازی

کاهش نویز و تداخل: شیلد کابل از سیگنال‌ها در برابر امواج الکترومغناطیسی محافظت می‌کند، که عملکرد پایدار کولر را تضمین می‌کند.

افزایش طول عمر دستگاه: با جلوگیری از خطاهای ناشی از نویز، فشار کمتری به اجزای الکتریکی کولر وارد می‌شود.

ایمنی بیشتر: شیلد کابل از نشت جریان و خطرات الکتریکی جلوگیری می‌کند.

انعطاف‌پذیری در نصب: کابل‌های افشان شیلددار برای مسیرهای پیچیده مناسب‌اند و نصب را آسان‌تر می‌کنند.

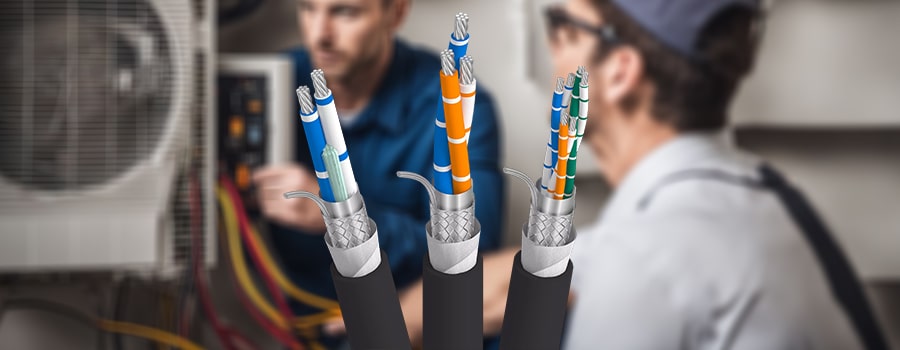

نکات مهم در انتخاب و نصب کابل شیلددار برای کولر گازی

انتخاب برند معتبر: برندهای مطرح مانند البرز و خراسان کابل‌های شیلددار با کیفیت بالا ارائه می‌دهند که عملکرد و دوام بهتری دارند.

توجه به نوع کولر گازی: کولرهای اینورتر نیاز به کابل شیلددار فرمان دارند، در حالی که کولرهای غیراینورتر ممکن است به کابل‌های ساده‌تر نیاز داشته باشند.

اتصال صحیح به سیستم ارتینگ: برای عملکرد بهینه شیلد، باید به سیستم ارتینگ متصل شود تا تداخلات به زمین منتقل شوند.

نصب حرفه‌ای: نصب نادرست کابل می‌تواند منجر به نویز یا خرابی سیستم شود. تیم لوتوس آریا در کرج خدمات نصب حرفه‌ای ارائه می‌دهد.

بررسی متراژ و ظرفیت: فاصله بین یونیت‌ها و ظرفیت کولر گازی را بررسی کنید تا سایز کابل مناسب انتخاب شود.

مقاومت در برابر شرایط محیطی: کابل‌های شیلددار باید در برابر رطوبت، گرما، و آسیب‌های مکانیکی مقاوم باشند، به‌ویژه در نصب‌های خارجی.

معرفی محصولات کابل شیلددار از لوتوس آریا

شرکت داده پردازان لوتوس آریا مجموعه‌ای از کابل‌های شیلددار با کیفیت بالا را برای استفاده در کولرهای گازی ارائه می‌دهد. در ادامه، چند محصول پیشنهادی معرفی می‌شوند:

1. کابل شیلددار افشان 3×1.5

ویژگی‌ها: هادی مسی افشان، شیلد بافته‌شده مسی، عایق PVC، مناسب برای کولرهای گازی تا 24000 BTU/h.

چرا مناسب است؟: این کابل برای کولرهای گازی اینورتر با ظرفیت متوسط و مسیرهای پرپیچ‌وخم ایده‌آل است. انعطاف‌پذیری بالا و محافظت در برابر نویز، آن را برای مغازه‌ها و منازل مناسب می‌کند.

کاربرد: اتصال یونیت داخلی و خارجی در کولرهای گازی کوچک تا متوسط.

2. کابل شیلددار مفتولی 4×2.5

ویژگی‌ها: هادی مفتولی مسی، شیلد فویلی آلومینیومی، مناسب برای کولرهای گازی با ظرفیت 30000 BTU/h و بالاتر.

چرا مناسب است؟: این کابل برای کولرهای گازی با ظرفیت بالا و مسیرهای مستقیم مناسب است. مقاومت بالای آن در برابر آسیب‌های مکانیکی، دوام سیستم را افزایش می‌دهد.

کاربرد: نصب در محیط‌های صنعتی یا کولرهای گازی بزرگ‌تر.

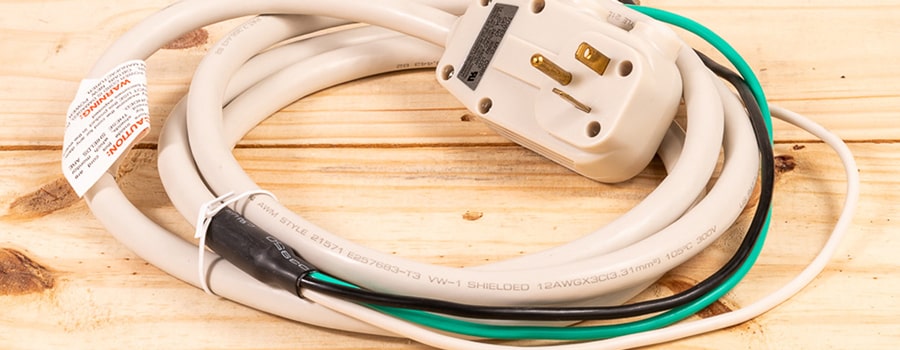

3. کابل شیلددار فرمان ترکیبی

ویژگی‌ها: شیلد ترکیبی (فویل و بافت)، هادی افشان مسی، مناسب برای کولرهای اینورتر پیشرفته.

چرا مناسب است؟: این کابل برای محیط‌های پرنویز یا کولرهای گازی با فناوری پیشرفته که نیاز به انتقال دقیق سیگنال‌های کنترلی دارند، ایده‌آل است.

کاربرد: استفاده در کولرهای گازی اینورتر در محیط‌های تجاری یا صنعتی.

نتیجه‌گیری

کابل شیلددار در کولر گازی نقش حیاتی در تضمین عملکرد ایمن و کارآمد دستگاه، به‌ویژه در مدل‌های اینورتر، دارد. انتخاب کابل مناسب با توجه به نوع کولر، ظرفیت، و شرایط محیطی می‌تواند از مشکلات الکتریکی و نویز جلوگیری کند و طول عمر سیستم را افزایش دهد. لوتوس آریا با ارائه کابل‌های شیلددار با کیفیت بالا و خدمات نصب حرفه‌ای در کرج، به شما کمک می‌کند تا بهترین سیستم تهویه مطبوع را با ایمنی و کارایی بالا داشته باشید.
